Регулятор оборотов на TDА с отображением оборотов на валу двигателя. Число редукторной передачи от 0 до 9. Регулятор позволяет регулировать обороты коллекторного двигателя в широком диапазоне, не теряя при этом мощности на валу.
· Питание платы – напрямую от сети 220 В 50 Гц
· Мощность – до 4000 Вт
· Применение – применяется только к коллекторным электродвигателям (двигатели со щетками), с обязательным наличием таходатчика (отлично подходит для двигателей от стиральных машин автомат)
· Диапазон регулировки оборотов – от 0 до максимальных (заявленных производителем электродвигателя)
· Система плавного пуска
· Ограниченный диапазон оборотов
Для того, чтобы подключить электродвигатель к регулятору, необходимо разобраться с имеющимися у него проводами. Электродвигатель имеет три группы контактов: обмотка электродвигателя; щетки электродвигателя; таходатчик
1. Необходимо найти провода таходатчика. Таходатчик расположен в задней части (относительно шкива) электродвигателя, с выходящими из него проводами, как правило, установлены в нижней (либо верхней) части разъема.
2. Щетки находятся в задней части электродвигателя и найти провода со щеток не составляет большого труда.
3. Оставшиеся провода это обмотка. На некоторых электродвигателях обмотки бывают со средней точкой, поэтому обмотка может иметь до четырех контактов. В таких случаях, чтоб подключить обмотку нужно две средние точки обмотки подключить между собой.

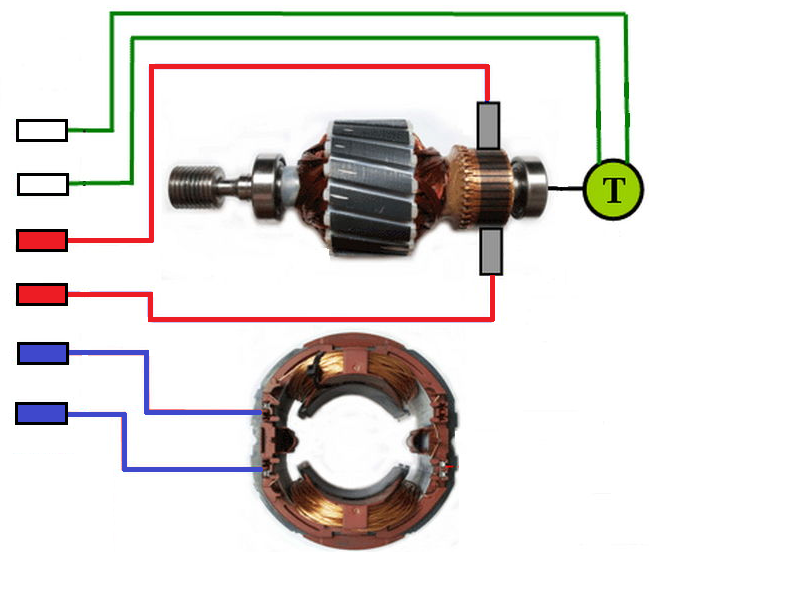

Регулятор оборотов коллекторного двигателя подключается к двигателю следующим образом: к таходатчику подключаются белые клеммы, к щеткам – красные клеммы и к обмотке – синие клеммы. После данного подключения регулятор готов к работе.

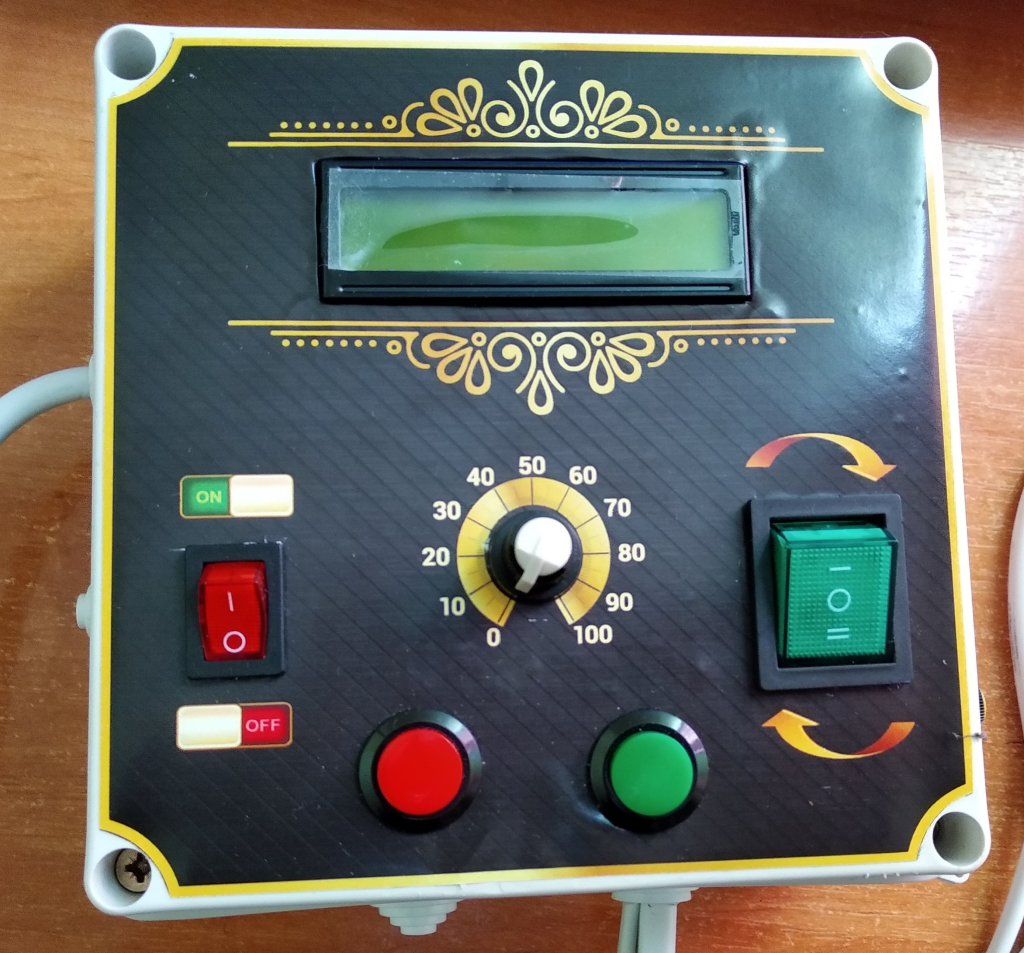

На приборе имеются 2 регулятора: белый, синий регулятора.
Белый регулятор – это основной регулятор, который отвечает за скорость вращения вала двигателя.
Синий – это дополнительный регулятор, который отвечает за ограничение верхнего диапазона оборотов.
Если, при подключении электродвигателя, нужно увеличить верхний диапазон оборотов, в таком случае, регулятор (с синей ручкой) нужно вращать по часовой стрелке. С поворотом ручки за часовой стрелкой верхний диапазон оборотов будет увеличиваться, а при противоположном действии – уменьшаться.

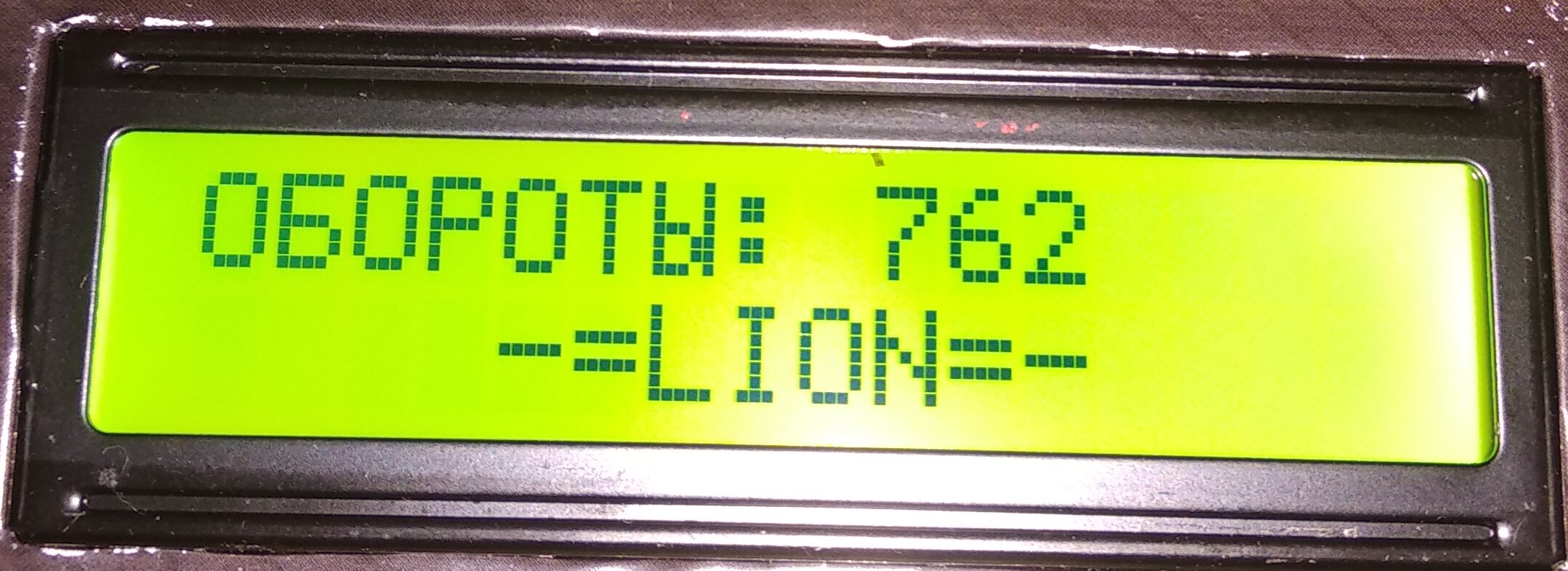

Для отображения нужных оборотов, понадобится настроить тахометр. Для этого на передней панели регулятора имеются две кнопки: красная и зеленая. Красная кнопка отвечает за переключения функций тахометра (выбор коэффициента передачи и отображение нужных оборотов). Зеленая кнопка – смена коэффициента передачи. Стандартно тахометр настроен на отображение оборотов двигателя (коэффициент передачи 1:1).

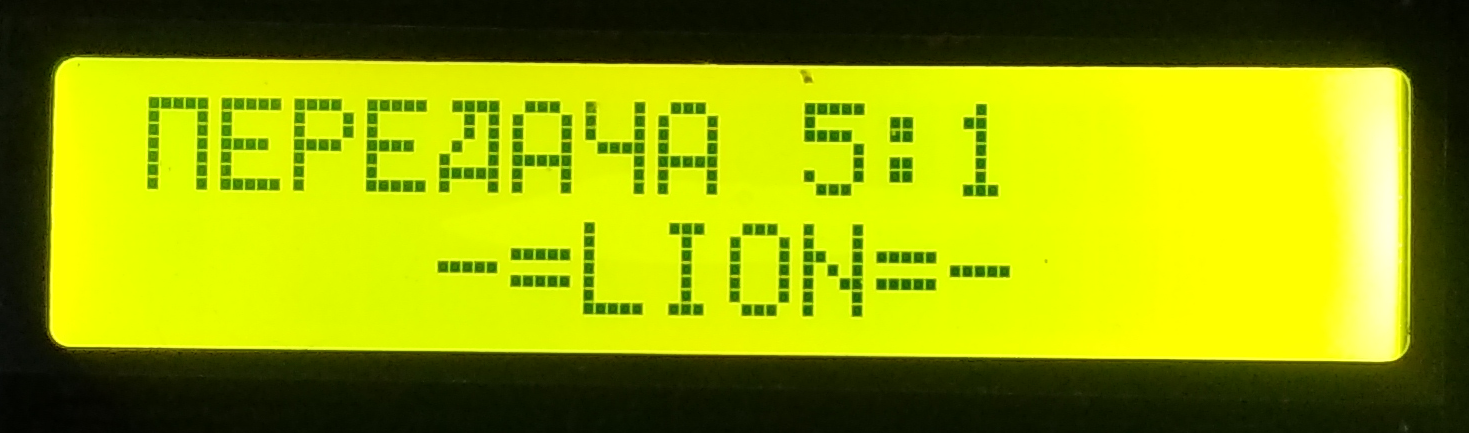

Если нужно, чтоб тахометр отображал обороты вала, тогда нужно установить соответствующий коэффициент передачи. Например, если между двигателем и валом стоит ременная передача с коэффициентом передачи 5:1, то, соответственно, нужно выбрать в настройках «передача 5:1». И тогда тахометр будет отображать нужные обороты (не двигателя, а рабочего вала).
